產品介紹

1. 設備特征

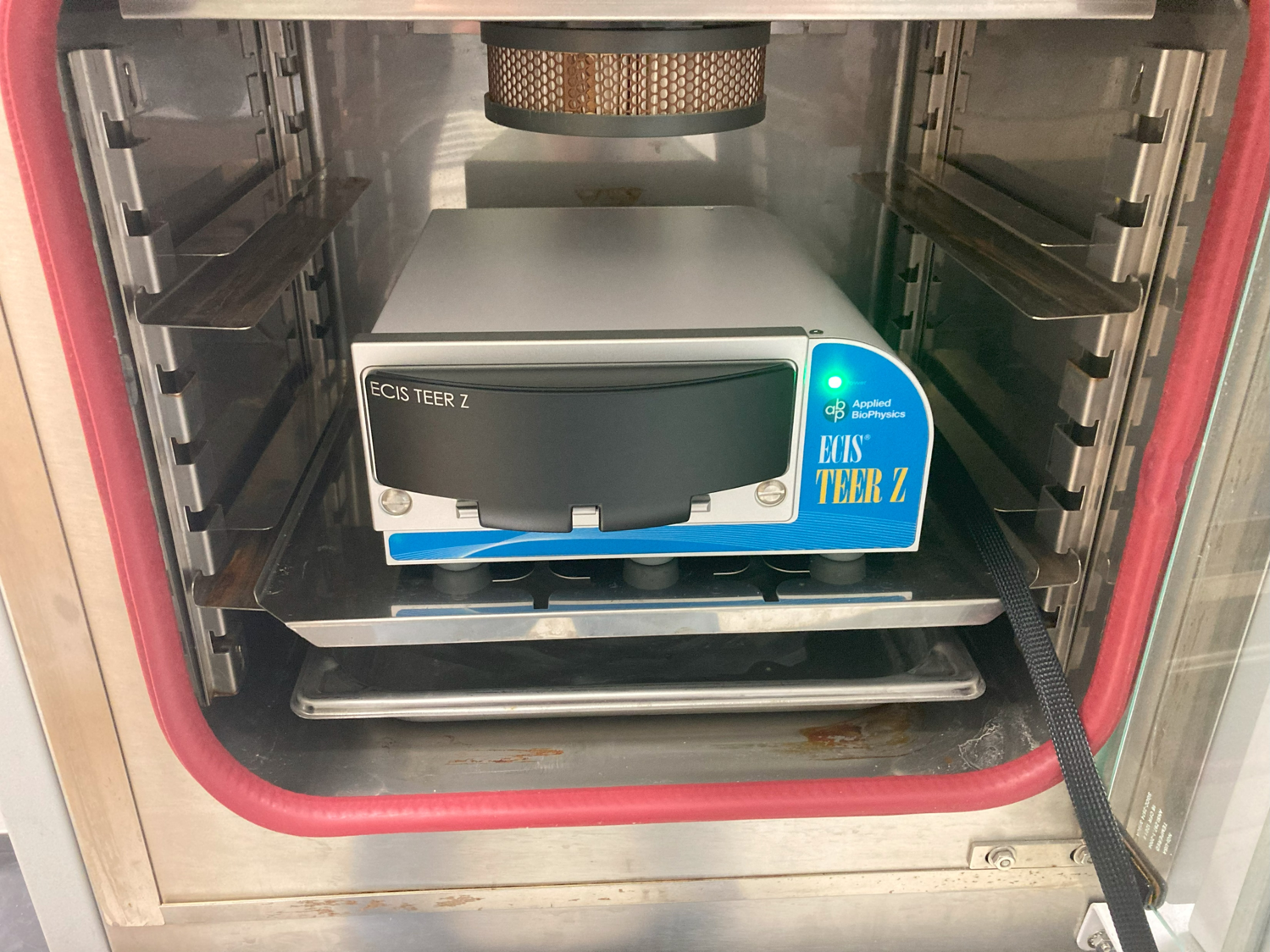

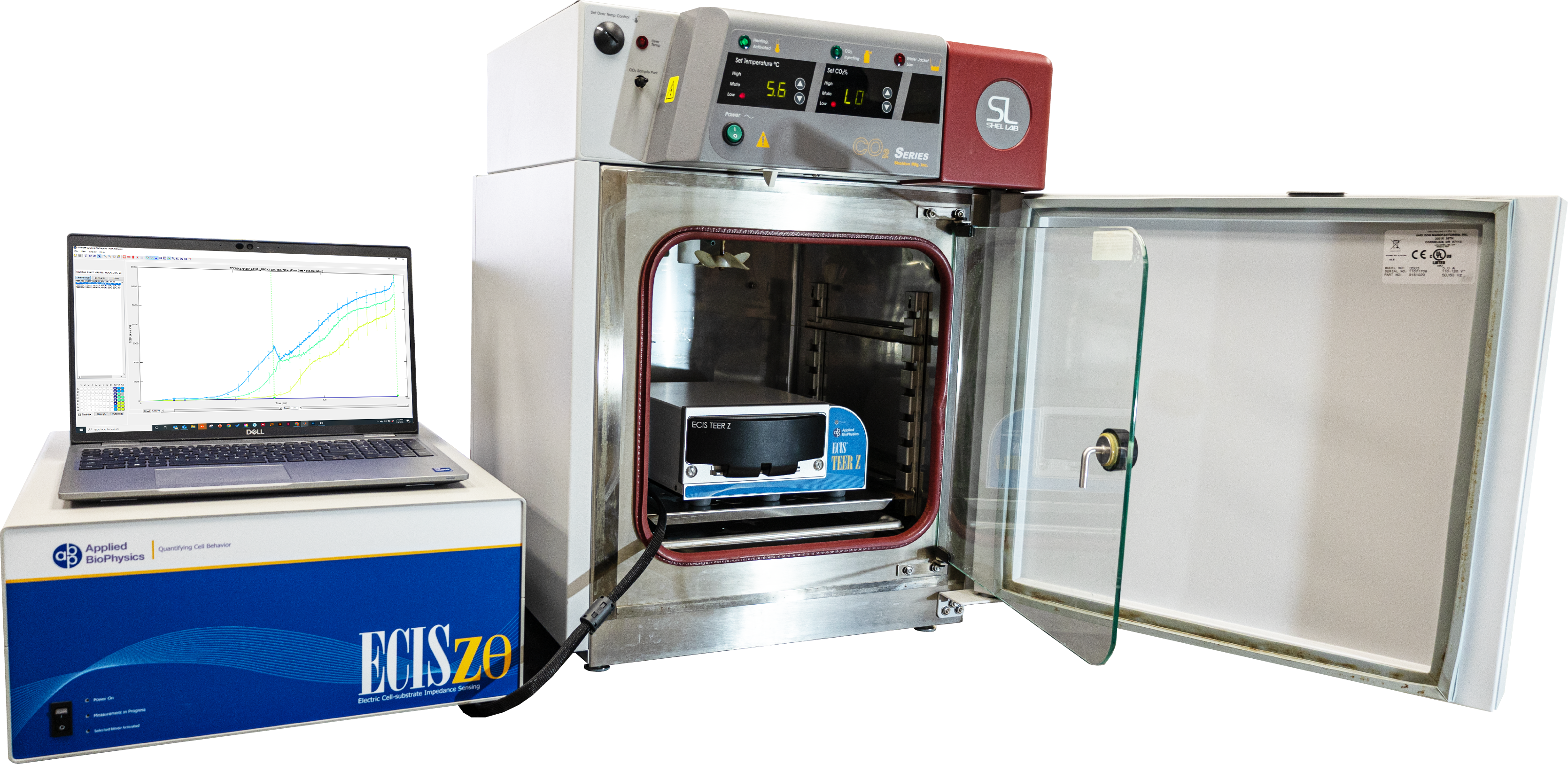

ECIS TEERZ系統主要由電腦（搭配采集分析軟件），Zθ主機和TEERZ工作站三部分構成，通過復雜的阻抗可呈現總阻抗Z，電阻R和容抗Xc等參數計算實時TEER值數據。TEERZ工作站配合24孔或者96孔transwell 板，可以實現培養箱環境中實時采集，免受溫度影響數據的信號采集；另外，每個孔都有各自獨立的一對電極，這樣就有效避免其他單電極設備每個孔依次監測所延申的交叉污染風險。

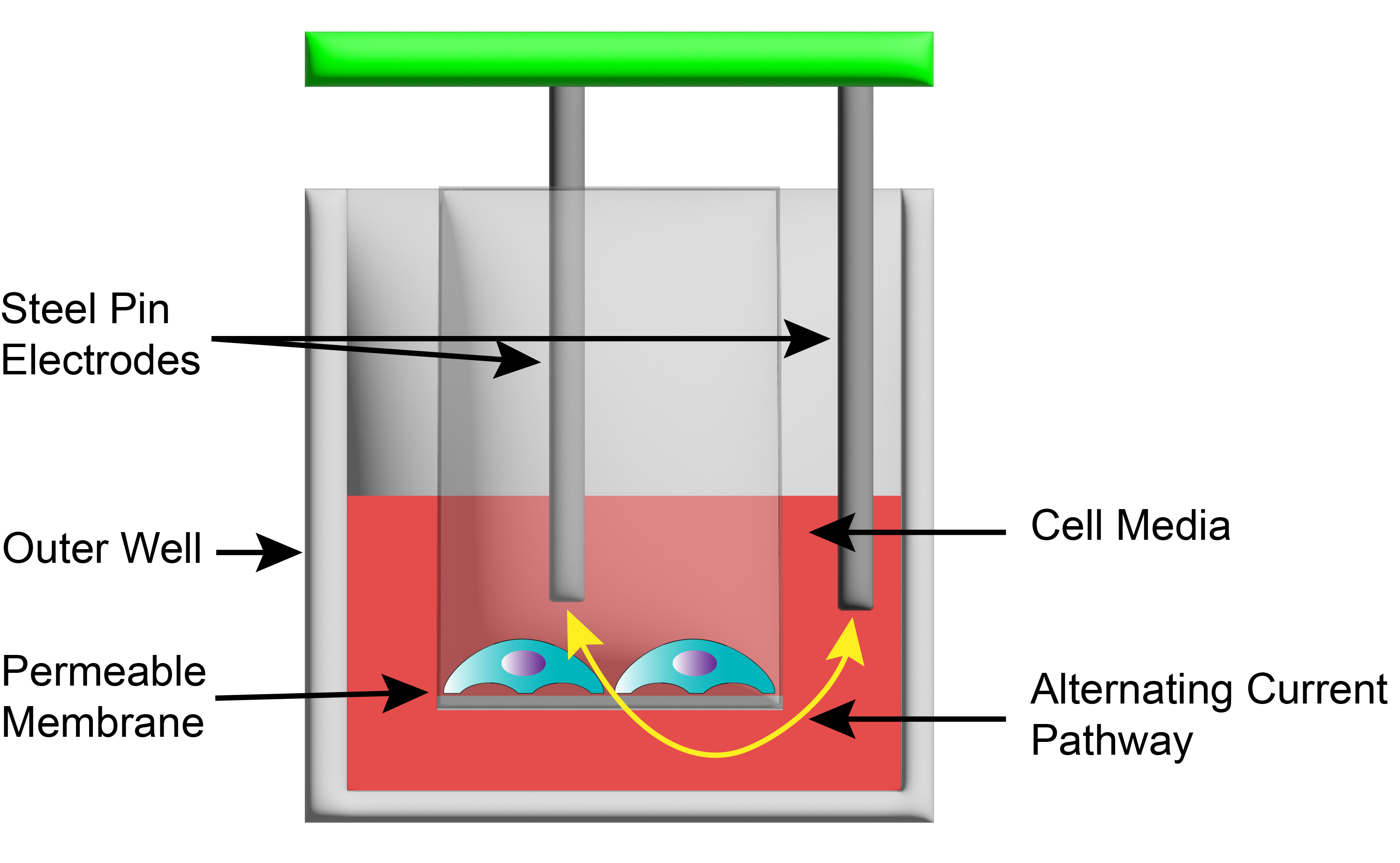

圖1  TEER監測示意圖

當平衡狀態，TEER值為0；鋪細胞開始到形成緊密屏障，TEER逐步上升達到最大值（平臺期）；一旦經過藥物或者刺激處理，有可能帶來差異化的曲線變化。

整個設備體系具備以下特征：

1）非侵襲性測量，對細胞無損傷，可長時長放置培養箱中，避免溫度影響

2）數據采集實時連續

3）可展示阻抗Z，電阻R，容抗X以及TEER數據

4）可進行24孔或者96孔膜板通量檢測

5）5min內可讀取96個孔數據

6）醫用級不銹鋼材質的插入式電極

圖2  軟件采集MDCK三種密度鋪板實時TEER曲線

軟件具備的功能：

1） 數據展示：TEER值 vs Time時間曲線

2） 一鍵式按鍵啟動

3） 自動對全孔圖譜進行彩色差異布局

4） 可儲存無細胞參考數據值（校準和計算）

5） 可輸出數據組統計數據以及SD值

6） 數據輸出格式包括CSV數據和圖片（JPEG，Tiff等）

2. 數據展示

為探索細胞層細胞間緊密連接的屏障功能，ECIS TEERZ系統有很好的數據展現。上圖左邊展示了MDCK-I細胞形成屏障的緊密連接的過程，從鋪板開始整個時間超過90hrs。為了確定數據的準確性，圖譜70hr左右的位置結束，用傳統的電阻學筷子式進行了一下驗證，可以看到在結束的位置用其測量了一下，發現2組數據值非常接近。

3. 應用領域

1. 肺上皮屏障，皮膚屏障，腸道屏障，視網膜屏障，胎盤屏障，血睪屏障，血腦屏障等屏障功能的研究以及相關疾病類似于糖尿病引起的視網膜病變以及醫療治療方面的研究；

2. 緊密連接動力學研究，科學機制性研究；

3. 新型藥物研發，藥物吸收和藥物代謝方面的研究，包括藥物對屏障功能的影響；

4. 微生物作用機理，研究細菌，病毒影響細胞屏障功能；

5. 食品科學方面，營養吸收，分子轉運機制方面的研究。
